Cuscinetti a sfere a contatto angolare a doppia corona

Categorie

Cuscinetti a sfere a contatto angolare a doppia corona

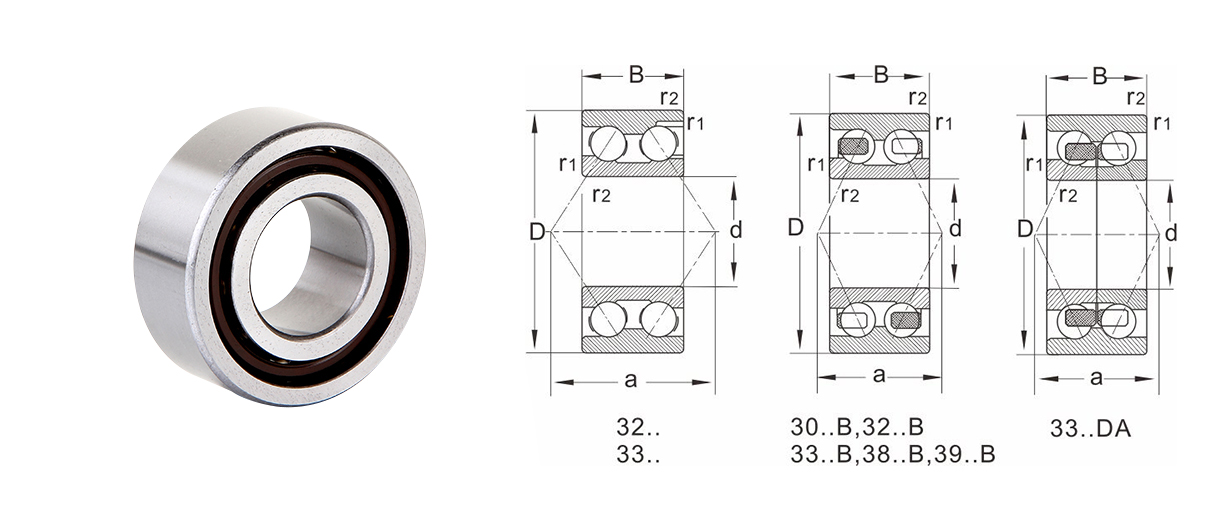

Aprire

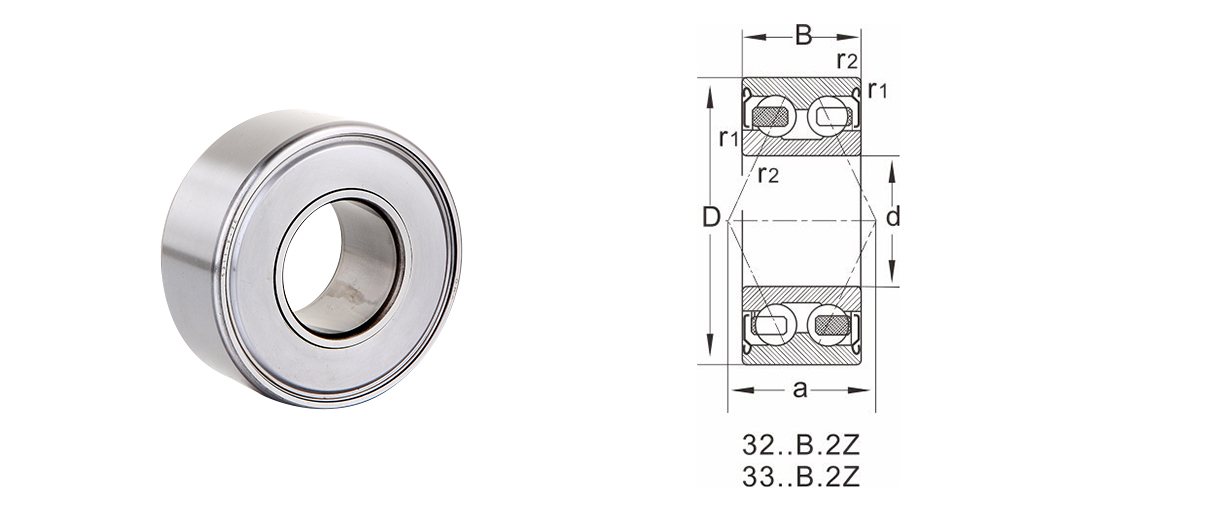

Con copertura antipolvere

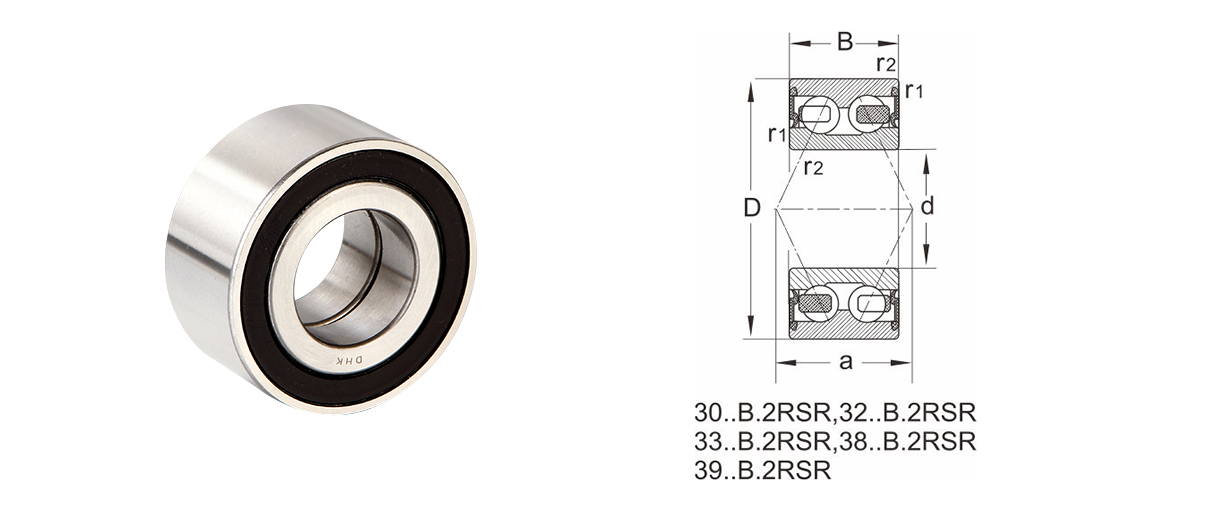

Con anello di tenuta

Varianti di progettazione
Gabbia
Tolleranza
Liquidazione interna

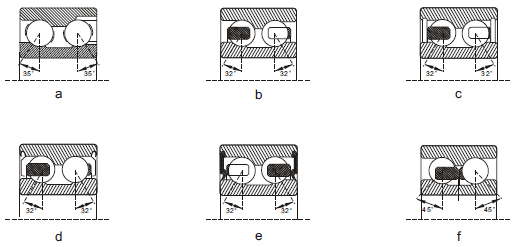

I cuscinetti obliqui a doppia corona di sfere DHK hanno tre design base:

1) I cuscinetti a sfere a contatto obliquo a doppia corona di tipo 32 e 33 (schizzo a), presentano una fessura di riempimento su una faccia e un angolo di contatto di 35. Questi cuscinetti devono essere montati in modo tale che la grande forza di spinta agisca verso la pista senza fessura di riempimento.

2) Cuscinetto a sfere a contatto obliquo a doppia corona di tipo 32 B e 33B (schizzo b), questi sono gli ultimi modelli, senza fessure di riempimento, l'angolo di contatto è 32. questi cuscinetti sono in grado di assorbire ugualmente bene le forze di spinta in entrambe le direzioni. I cuscinetti a sfere a contatto obliquo a doppia corona DHK di design B sono disponibili con schermi o tenute su entrambi i lati (schizzo d ed e). Per motivi di produzione, i cuscinetti con design aperto possono anche avere scanalature negli anelli esterni, che vengono utilizzate per posizionare uno degli schermi o sigilli (schema c).

3) Cuscinetti a sfere a contatto obliquo a doppia corona tipo 33DA, con due metà di anello interno e angolo di contatto di 45, senza fessure di riempimento, gli anelli interni sono separabili (schizzo f).
I cuscinetti obliqui a doppia corona di sfere DHK sono prodotti e dotati di gabbie in acciaio stampato (nessun suffisso indicato), gabbie in poliammide (suffisso TV) o gabbie in ottone (suffisso M).

Si prega gentilmente di chiarire questo periodo di tempo per effettuare un ordine.

I cuscinetti a sfere a contatto obliquo a doppia corona DHK sono prodotti di serie con tolleranza di classe normale (PN).

I valori dettagliati sono elencati nel capitolo relativo alla tolleranza del cuscinetto radiale a pagina 8.

Tolleranze per cuscinetti a sfere a contatto obliquo a doppia corona DHK (esclusi cuscinetti a rulli conici)

Tutte le dimensioni indicate in (mm):

Tolleranze in (um):

Anello interno

PN/(Normale)

Nominalee Diametro del foro		Deviazione dmp	Variazione Vdp Serie			Variazione Vdmp	Foro conico 1:12 Deviazione/Variazione
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Anello esterno

PN/(Normale)

Nominal Diametro esterno		Deviazione	Variazione Vdp Serie			Cuscinetto sigillato	Variazione	Radiale esaurire
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

I cuscinetti obliqui a doppia corona di sfere DHK sono prodotti di serie nel gruppo di gioco assiale CN (normale). Su richiesta, DHK può fornire cuscinetti con altri gruppi di gioco assiale.

Nota: l'applicazione di tipo 33DA in punti in cui è presente un carico assiale elevato, per l'accoppiamento a pressione sull'albero o sull'alloggiamento si stringerà rispetto ad altri cuscinetti, quindi il normale gioco assiale di questo modello dovrebbe essere del gruppo C3.

I valori dei gruppi di autorizzazione sono elencati nella tabella seguente.

Gruppi di gioco assiale interno dei cuscinetti a sfere a contatto obliquo a doppia corona DHK

Diametro foro (mm)		C2(um)	CN(um)	C3(um)		C4(um)
<=	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

MoDello	Dimensioni					Carico nominale	C5(um)	Velocità estrema		Peso
MoDello	d	D	B	r1,r2Min	r3,r4Min	Carico dinamico Cr	Carico statico Cor	Lubrificazione a grasso	Lubrificazione ad olio	Peso
3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
