Rulli a camma a doppia fila

Categorie

Rulli a camma a doppia fila

Con tappi antipolvere su entrambi i lati
Con guarnizioni di contatto su entrambi i lati

Varianti di progettazione
Gabbia
Tolleranza
Liquidazione interna

Il rullo a sfere a contatto angolare a doppia fila DHK ha due tipi, uno è il diametro dritto 3057... E 3067... Serie, un altro è il diametro esterno della superficie dell'arco di 3058... E 3068... Serie, 3057... E 3058... Il design interno della serie è lo stesso dei cuscinetti a sfere a contatto obliquo a doppia corona della serie 32...; 3067... E 3068... Il design interno della serie è lo stesso dei cuscinetti a sfere a contatto obliquo a doppia corona della serie 33....

L'angolo di contatto del rullo con cuscinetto a sfere a contatto obliquo a doppia fila DHK è di 25° e il raggio del rullo del diametro esterno della superficie dell'arco circolare è R = 400 mm.

La maggior parte di questi cuscinetti sono costituiti da coperture antipolvere su entrambi i lati (suffisso.2z) e anelli di tenuta a contatto su entrambi i lati (suffisso.2RSR).
Il rullo a sfere a contatto angolare a doppia fila DHK è realizzato con gabbia in plastica.

Il rullo a sfere a contatto angolare a doppia fila DHK utilizza la tolleranza ordinaria, poiché la tolleranza del diametro esterno della superficie circolare del diametro del rullo è doppia rispetto al valore standard.

Tolleranze per cuscinetti a sfere a contatto obliquo a doppia corona DHK (esclusi cuscinetti a rulli conici)

Tutte le dimensioni indicate in (mm):

Tolleranze in (um):

Anello interno

PN/(Normale)

Nominalee Diametro del foro		Deviazione dmp	Variazione Vdp Serie			Variazione Vdmp	Foro conico 1:12 Deviazione/Variazione
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Anello interno

PN/(Normale)

Nominal Diametro esterno		Deviazione	Variazione Vdp Serie			Cuscinetto sigillato	Variazione	Radiale esaurire
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

DHK Cuscinetto a sfere a contatto obliquo a doppia corona di rulli con gioco comune (CN)

DHK può fornire altri gruppi di rulli su richiesta.

Gruppi di gioco assiale interno dei cuscinetti a sfere a contatto obliquo a doppia corona DHK

Diametro foro (mm)		C2(um)	CN(um)	C3(um)		C4(um)
＞	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

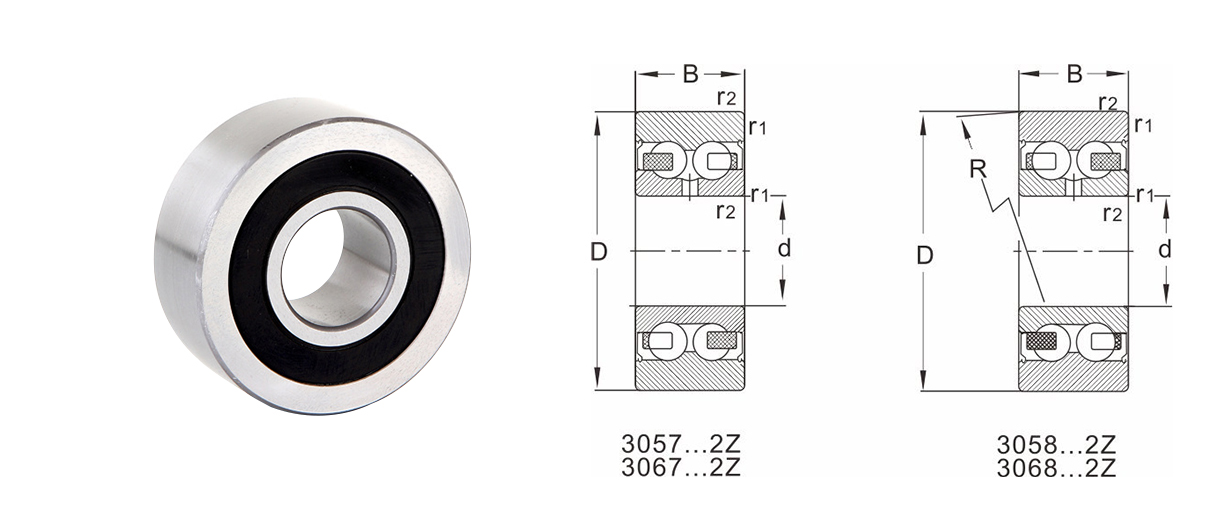

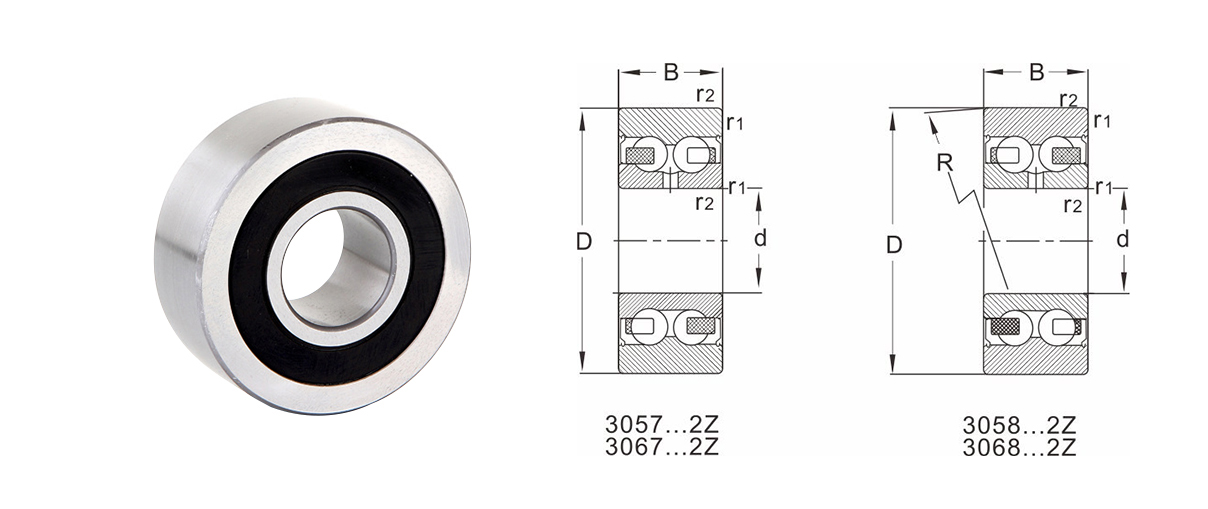

MoDello		Dimensioni						Indici di velocità[giri/min]	Carico nominale				Carico massimo consentito		Peso
MoDello		Dimensioni						Indici di velocità[giri/min]	Quando si lavora con i cuscinetti		Quando si lavora con i rulli		Carico massimo consentito
Diametro esterno cilindrico	Diametro esterno sferico	D	d	B	R	r1,r2 min		min -1	Carico dinamico	Carico statico	Carico dinamico	Carico statico	Carico dinamico	Carico statico
305700.2Z	305800.2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700.2RSR	305800.2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2Z	305805.2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2Z	305806.2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2Z	306805.2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2Z	305807.2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708.2Z	305808.2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708.2Z	306808.2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Ningbo DHK Precision Bearing Co., Ltd.

0+

Anni di esperienza lavorativa

0+

Assistenza clienti

0+

Tecnologia brevettata

CERTIFICATO

DHK ha superato la certificazione del sistema di qualità IATF16949 e la certificazione del sistema di gestione ambientale ISO14001; e DHK è un'impresa high-tech nazionale.

Ultime notizie

Come si comportano i cuscinetti assiali orientabili a rulli nelle applicazioni pesanti con carichi assiali elevati?

2024-12-02 Novità del settore

Cuscinetti assiali orientabili a rulli sono progettati specificamente per gestire carichi assiali significativi, rendendoli la soluzione preferita nelle applicazioni industriali pesanti in cu...

DI PIÙ

In che modo i cuscinetti a rulli cilindrici a quattro corone gestiscono contemporaneamente carichi radiali e assiali?

2024-11-25 Novità del settore

La caratteristica fondamentale di Cuscinetti a rulli cilindrici a quattro corone ciò che consente loro di gestire sia carichi radiali che assiali è la disposizione di quattro file di rulli c...

DI PIÙ

Quali sono i principali vantaggi derivanti dall'utilizzo dei cuscinetti a quattro corone di rulli cilindrici nelle applicazioni per carichi pesanti?

2024-11-18 Novità del settore

Cuscinetti a rulli cilindrici a quattro corone sono progettati specificatamente per gestire contemporaneamente grandi carichi radiali e assiali, rendendoli ideali per applicazioni pesanti. La...

DI PIÙ

In quali tipi di macchinari o sistemi vengono utilizzati più comunemente i cuscinetti a rulli conici a corona singola accoppiati?

2024-11-11 Novità del settore

Nel settore automobilistico, cuscinetti a rulli conici a corona singola accoppiati sono comunemente usati nei mozzi delle ruote e negli assiemi. Questi cuscinetti sono essenziali per support...

DI PIÙ

In che modo la geometria interna dei cuscinetti orientabili a rulli influisce sulla loro capacità di carico?

2024-11-04 Novità del settore

Una delle caratteristiche distintive di cuscinetti orientabili a rulli è la disposizione di due file di corpi volventi (tipicamente rulli cilindrici o a forma di botte) che corrono paralleli...

DI PIÙ

Quali sono i principali vantaggi derivanti dall’utilizzo dei cuscinetti orientabili a rulli nelle applicazioni per carichi pesanti?

2024-10-28 Novità del settore

Cuscinetti orientabili a rulli sono progettati per supportare contemporaneamente carichi radiali e assiali elevati, rendendoli ideali per applicazioni pesanti. La loro geometria interna unica...

DI PIÙ

Espansione della conoscenza del settore su questa categoria

1: Introduzione a Rulli a camma a doppia fila

In varie applicazioni industriali, dove il trasferimento continuo dei carichi radiali e la mitigazione delle sfide operative sono fondamentali, l'innovazione dei rulli a doppia corona di camme è emersa come una soluzione fondamentale. Questi cuscinetti, chiamati anche rulli, hanno ottenuto un notevole riconoscimento grazie al loro design distintivo che unisce i pregi dei cuscinetti a sfere e dei cuscinetti a rulli cilindrici.

2: Costruzione e funzionalità

L'architettura fondamentale dei rulli a doppia corona di camme è stata meticolosamente progettata per funzionare in condizioni operative impegnative caratterizzate da carichi radiali elevati, disallineamenti e carichi d'urto improvvisi. Composti da due corone parallele di corpi volventi, prevalentemente rulli cilindrici, questi cuscinetti traggono la loro forza da un anello esterno con una superficie esterna bombata o cilindrica. Questa eccezionale configurazione conferisce loro la capacità unica di distribuire i carichi in modo uniforme sui rulli, aumentando così la loro capacità di carico e minimizzando contemporaneamente le forze di attrito.

Per facilitare l'integrazione dei rulli a doppia corona di camme in diverse configurazioni di macchinari, il loro anello esterno è progettato per comprendere un perno filettato o un albero integrato. Questa caratteristica ingegnosa non solo conferisce a questi cuscinetti stabilità intrinseca, ma conferisce anche la comodità di un posizionamento regolabile, rendendoli particolarmente adatti per applicazioni che richiedono un allineamento preciso. Inoltre, un sofisticato meccanismo di tenuta è stato meticolosamente integrato per proteggere dall'ingresso di contaminanti e favorire la ritenzione dei lubrificanti essenziali. Ciò rafforza la longevità e l'affidabilità di questi cuscinetti, salvaguardandone le prestazioni ottimali durante tutto il loro ciclo di vita operativo.

3: Vantaggi e applicazioni

Vantaggi di Rulli a camma a doppia fila :

Capacità di carico migliorata: una caratteristica saliente dei rulli a camma a doppia fila risiede nella loro capacità di sopportare carichi radiali significativamente più elevati rispetto alle loro controparti a fila singola. Questa maggiore capacità di sopportare carichi sostanziali è indispensabile negli scenari in cui i macchinari devono affrontare forze sostanziali o variazioni di carico dinamico.

Compensazione del disallineamento: la versatilità dei rulli a doppia corona diventa più evidente nella loro capacità di compensare i disallineamenti tra l'albero e la struttura di montaggio. Questa flessibilità intrinseca costituisce una risorsa vitale nelle applicazioni in cui ottenere o preservare un allineamento preciso è intrinsecamente impegnativo.

Durabilità e longevità: la struttura robusta e dal design complesso dei rulli a doppia fila conferisce loro una durata senza pari, anche negli ambienti operativi più avversi. Di conseguenza, questi cuscinetti trovano la loro nicchia in settori quali l’agricoltura, l’edilizia, la movimentazione dei materiali e l’automotive, dove l’esposizione a contaminanti e condizioni difficili è pervasiva.

Applicazioni di Rulli a camma a doppia fila :

Attrezzature per la movimentazione dei materiali: l'implementazione pervasiva di rulli a camma a doppia fila è evidente nelle configurazioni di movimentazione dei materiali che comprendono sistemi di trasporto, rulli di guida e meccanismi di supporto per attrezzature pesanti. La loro abilità nel sostenere carichi sia radiali che assiali li rende indispensabili per un trasporto efficiente e un'equa distribuzione dei carichi.

Macchine edili: il settore delle macchine edili, che comprende escavatori, gru e compattatori, sfrutta ampiamente i rulli a camme a doppia fila per facilitare i movimenti rotatori e lineari di diversi componenti. La loro capacità di sopportare carichi considerevoli e la loro abilità nel compensare i disallineamenti contribuiscono collettivamente all'efficacia e all'affidabilità di queste macchine.

Industria della stampa e dell'imballaggio: nel settore della stampa e dell'imballaggio, dove la precisione e la coerenza del movimento sono prerequisiti non negoziabili per risultati di alta qualità, i rulli a camma a doppia fila trovano un'utilità indispensabile. La loro integrazione strategica in rulli, guide e sistemi di alimentazione garantisce il transito preciso e senza ostacoli dei materiali, elevando così la qualità complessiva dell'output.
