Cuscinetti a sfere a contatto obliquo a corona singola

Categorie

Cuscinetti a sfere a contatto obliquo a corona singola

Varianti di progettazione
Disallineamento
Gabbia
Tolleranza
Liquidazione interna

I cuscinetti a sfere a contatto obliquo a una corona DHK sono cuscinetti radiali non separabili. A causa dei loro diversi angoli di contatto, hanno quattro varianti di progettazione.

1) Angolo di contatto con 15 , designazione del cuscinetto con suffisso C.

2) Angolo di contatto con 25 , designazione del cuscinetto con suffisso AC.

3) Angolo di contatto con 35 , designazione del cuscinetto con suffisso A.

4) Angolo di contatto con 40 , designazione del cuscinetto con suffisso B.

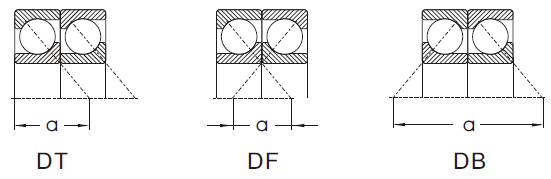

Cuscinetti accoppiati:

I cuscinetti a sfere a contatto obliquo ad una corona vengono spesso utilizzati in coppia. DHK può produrre diverse disposizioni di coppie di cuscinetti, il cliente può utilizzare direttamente le coppie in modo da risparmiare lavoro di montaggio ed evitare l'errore di regolare il gioco di montaggio. Le coppie di disposizioni utilizzate di frequente sono le seguenti.
I cuscinetti a sfere a contatto obliquo ad una corona hanno una capacità molto limitata di compensare i disallineamenti. Eventuali disallineamenti operativi applicati a questi cuscinetti ne ridurranno la durata e genereranno un rumore di funzionamento più elevato.

Normalmente, un disallineamento fino a 2 minuti angolari dalla posizione centrale non influisce negativamente sui cuscinetti.
I cuscinetti obliqui a una corona di sfere DHK sono dotati di serie di gabbia in plastica (suffisso TVP). Le dimensioni grandi sono dotate di serie di ottone massiccio lavorato (suffisso M).

Su richiesta, DHK può anche produrre questo cuscinetto con gabbia in acciaio stampato (suffisso JP) o gabbia in resina fenolica (suffisso TPA).

I cuscinetti a sfere a contatto obliquo ad una corona DHK sono prodotti di serie nella classe di tolleranza normale (PN).

Su richiesta, DHK può produrre anche cuscinetti con tolleranze più strette, come P6, P5 o P4.

I valori dettagliati sono elencati nel capitolo sulla tolleranza del rilevamento della ricomposizione, pagina 8.

Tolleranze per cuscinetti a sfere a contatto obliquo ad una corona DHK (esclusi cuscinetti a rulli conici)

Tutte le dimensioni indicate in (mm):

Tolleranze in (um):

Anello interno

PN/(Normale)

Nominalee Diametro del foro		Deviazione dmp	Variazione Vdp Serie			Variazione Vdmp	Foro conico 1:12 Deviazione/Variazione
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Anello esterno

PN/(Normale)

Nominal Diametro esterno		Deviazione	Variazione Vdp Serie			Cuscinetto sigillato	Variazione	Radiale esaurire
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

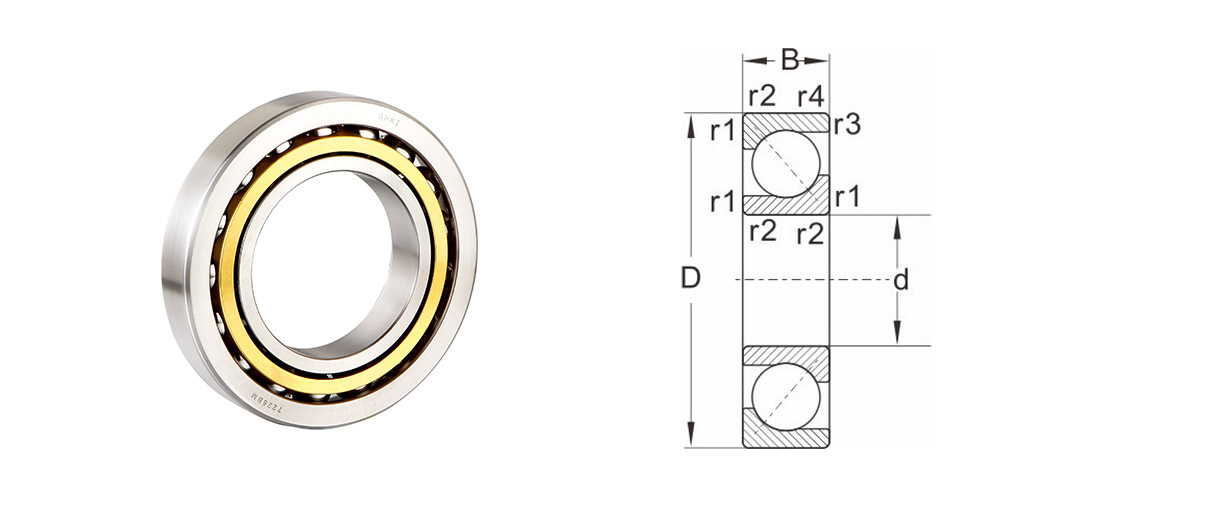

MoDello	Dimensioni					Carico nominale	C5(um)	Velocità estrema		Peso
MoDello	d	D	B	r1,r2Min	r3,r4Min	Carico dinamico Cr	Carico statico Cor	Lubrificazione a grasso	Lubrificazione ad olio	Peso
7004C	20	42	12	0.6	0.15	10.5	6.02	14000	19000	0.064
7004AC	20	42	12	0.6	0.15	10	5.74	14000	19000	0.064
7005C	25	47	12	0.6	0.15	12.9	8.58	12000	17000	0.074
7005AC	25	47	12	0.6	0.15	11.1	7.08	12000	17000	0.074
7006C	30	55	13	1	0.3	15.1	10.3	9500	14000	0.11
7006AC	30	55	13	1	0.3	14.4	9.83	9500	14000	0.11
7007C	35	62	14	1	0.3	16.3	12.1	8500	12000	0.15
7007AC	35	62	14	1	0.3	15.5	11.5	8500	12000	0.15
7008C	40	68	15	1	0.3	20.1	15.2	8000	11000	0.18
7008AC	40	68	15	1	0.3	19	14.4	8000	11000	0.18
7009C	45	75	16	1	0.3	25.9	20.4	7500	10000	0.23
7009AC	45	75	16	1	0.3	24.5	19.3	7500	10000	0.23
7010C	50	80	16	1	0.3	26.6	21.9	6700	9000	0.25
7010AC	50	80	16	1	0.3	25.2	21.4	6700	9000	0.257
7011C	55	90	18	1.1	0.6	37.2	28.6	6000	8000	0.38
7011AC	55	90	18	1.1	0.6	35.2	27.2	1000	12000	0.381
7012C	60	95	18	1.1	0.6	38.2	32.6	5600	7500	0.4
7012AC	60	95	18	1.1	0.6	36.2	31.6	5600	7500	0.4
7013C	65	100	18	1.1	0.6	40.1	35.4	5300	7000	0.43
7013AC	65	100	18	1.1	0.6	38	34.1	5300	7000	0.43
7014C	70	110	20	1.1	0.6	48.3	43.2	5000	6700	0.6
7014AC	70	110	20	1.1	0.6	45.7	42.7	5000	6700	0.6
7015C	75	115	20	1.1	0.6	49.5	48	4800	6300	0.63
7015AC	75	115	20	1.1	0.6	46.8	45.5	4800	6300	0.671
7016C	80	125	22	1.1	0.6	58.5	56.8	4500	6000	0.85
7016AC	80	125	22	1.1	0.6	55.4	55.1	4500	6000	0.85
7017C	85	130	22	1.1	0.6	62.5	61.7	4300	5600	0.89
7017AC	85	130	22	1.1	0.6	59.2	59.2	4300	5600	0.89
7018C	90	140	24	1.5	0.6	71.4	71.7	4000	5300	1.15
7018 AC	90	140	24	1.5	0.6	67.6	68.6	4000	5300	1.15
7019C	95	145	24	1.5	0.6	73.6	77.1	3800	5000	1.2
7019 AC	95	145	24	1.5	0.6	69.5	71	3800	5000	1.2
7020C	100	150	24	1.5	0.6	79.4	81.3	3800	5000	1.25
7020AC	100	150	24	1.5	0.6	75.1	77	3800	5000	1.25
7022ACM	110	170	28	2	1	100	101	3000	4000	2.41
7024ACM	120	180	28	2	1	77	107	2600	3600	2.62
7028ACM	140	210	33	2	1	98	137	2000	3000	4.14
7030ACM	150	225	35	2.1	1.1	137	154	1900	2800	4.80
7032ACM	160	240	38	2.1	1.1	155	176	1800	2600	5.95
7034ACM	170	260	42	2.1	1.1	186	214	1700	2400	8.27
7038ACM	190	290	46	2.1	1.1	176	265	1600	2200	11.3
7040ACM	200	310	51	2.1	1.1	203	330	1500	2000	15.7
7060BM	300	460	74	4	1.5	345	545	950	1400	44.5
7064BM	320	480	74	4	1.5	390	670	850	1200	44.5
7068BM	340	520	82	5	2	465	820	800	1100	61.8
7072 cm	360	540	82	5	2	409	960	800	1100	65.4
7072BM	360	540	82	5	2	462	850	800	1100	62.5
7076BM	380	560	82	5	2	468	880	750	1000	65.5
7080BM	400	600	90	5	2	527	1020	700	950	85.0
7084BM	420	620	90	5	2	550	1070	600	800	90.6
7088BM	440	650	94	6	3	572	1180	630	850	100
7092BM	460	680	100	6	3	618	1290	600	800	120
7096BM	480	700	100	6	3	624	1340	560	750	125
70/500BM	500	720	100	6	3	637	1400	560	750	130
70/530BM	530	780	112	6	3	741	1700	500	670	180
