Cuscinetti a rulli cilindrici a quattro corone

Categorie

Cuscinetti a rulli cilindrici a quattro corone

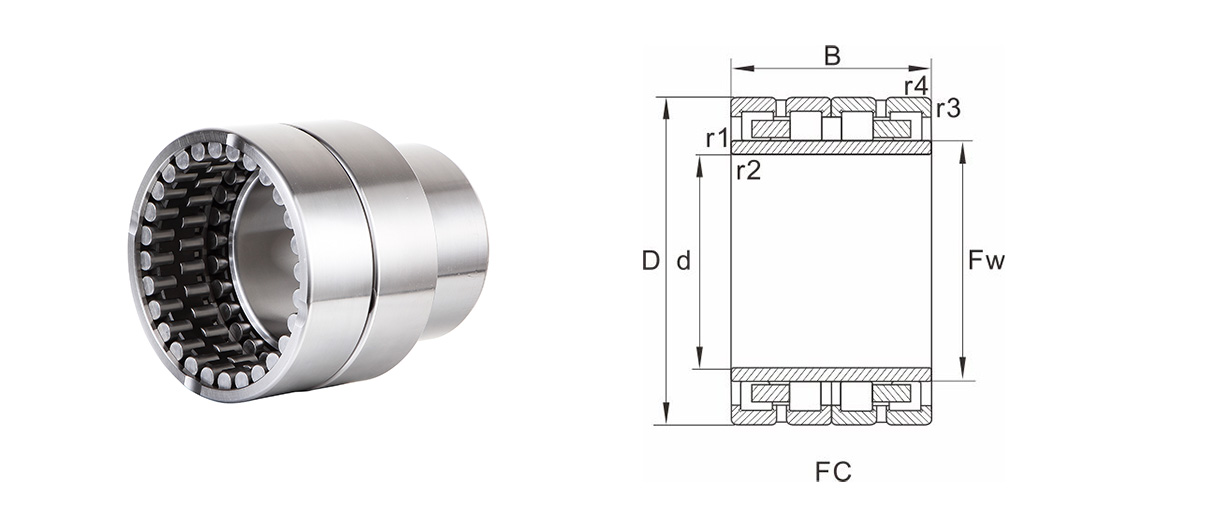

FC

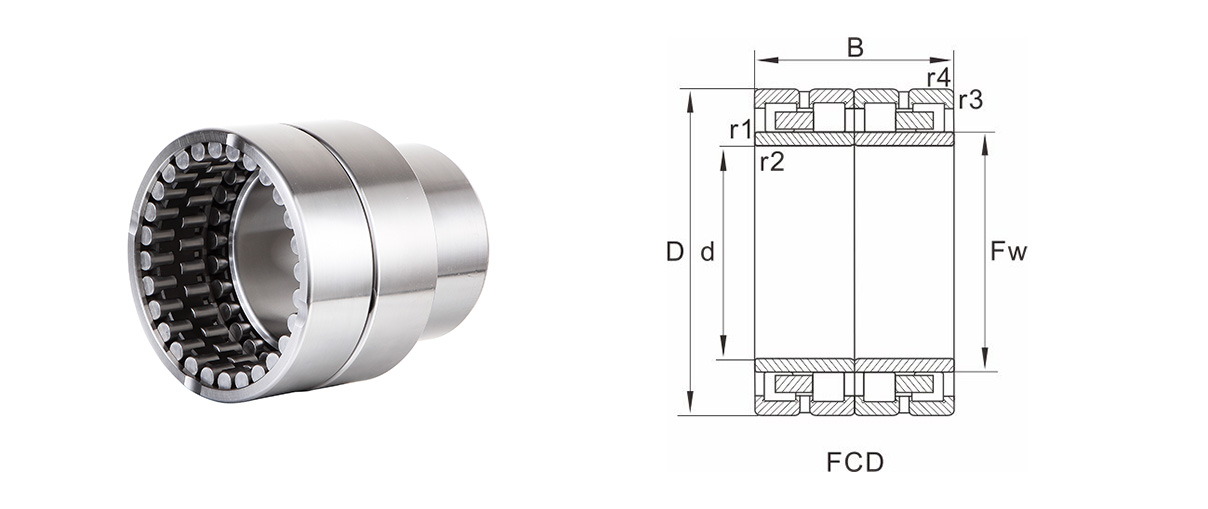

FCD
FCDP

Varianti di progettazione
Gabbia
Tolleranza
Liquidazione interna

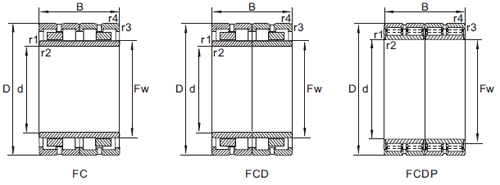

I cuscinetti a rulli cilindrici a quattro corone hanno tre tipi base: tipo FC, FCD e FCDP, mostrati nello schizzo seguente.

Sulle tre tipologie base, considerando l'applicazione e la manutenzione esistono numerose varianti di dettaglio strutturale. La struttura normalmente descritta è mostrata come il seguente schizzo:

Nella tabella dei cuscinetti sono elencati i dati di applicazione dei cuscinetti e il numero di schizzo della struttura di riferimento per i cuscinetti in lese comune, sono inoltre elencate alcune designazioni di riferimento dell'azienda di cuscinetti più famosa, in modo da facilitarne la selezione.

DHK può produrre altri cuscinetti speciali in base alla richiesta del cliente.
I cuscinetti a rulli cilindrici a quattro corone DHK sono prodotti con gabbie massicce in ottone o gabbie in acciaio a perni.

I cuscinetti a quattro corone di rulli cilindrici DHK sono prodotti nella classe di tolleranza normale (PN) o in una classe di tolleranza più ristretta come P6 o P5 su richiesta.

I valori di tolleranza dettagliati sono elencati nella sezione Tolleranza dei cuscinetti radiali. Pagina 8.

Tolleranze per cuscinetti a rulli cilindrici a quattro corone DHK (esclusi cuscinetti a rulli conici)

Tutte le dimensioni indicate in (mm):

Tolleranze in (um):

Anello interno

PN/(Normale)

Nominalee Diametro del foro		Deviazione dmp	Variazione Vdp Serie			Variazione Vdmp	Foro conico 1:12 Deviazione/Variazione
>	<=	△dmp	7．8．9	0．1	2．3．4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Anello esterno

PN/(Normale)

Nominal Diametro esterno		Deviazione	Variazione Vdp Serie			Cuscinetto sigillato	Variazione	Radiale esaurire
>	<=	△Dmp	7．8．9	0．1	2．3．4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

DHK può fornire cuscinetti a quattro corone di rulli cilindrici con varianti di gioco radiale su richiesta.

Per i valori dettagliati dei gruppi di autorizzazione, vedere pagina 128.

Gruppi con gioco interno dei cuscinetti a rulli cilindrici DHK con foro cilindrico

Diametro foro (mm)
>	<=	C1（ehm）	C2（ehm）	CN（um）	C3（ehm）	C4（ehm）	C5（ehm）
-- 24		5 15	0 25	20 45	35 60	50 75	75 100
24 30		5 15	0 25	20 45	35 60	50 75	75 100
30 40		5 15	5 30	25 50	45 70	60 85	85 110
40 50		5 18	5 35	30 60	50 80	70 100	100 130
50 65		5 20	10 40	40 70	60 90	80 100	110 140
65 80		10 25	10 45	40 75	65 100	90 125	125 160
80 100		10 30	15 50	50 85	75 110	105 140	140 175
100 120		10 30	15 55	50 90	85 125	125 165	165 205
120 140		10 35	15 60	60 105	100 145	145 190	190 235
140 160		10 35	20 70	70 120	115 165	165 215	215 265
160 180		10 40	25 75	75 125	120 170	170 220	220 270
180 200		15 45	35 90	90 145	140 195	195 250	250 305
200 225		15 50	45 105	105 165	160 220	220 280	280 340
225 250		15 50	45 110	110 175	170 235	235 300	300 365
250 280		20 55	55 125	125 195	190 260	260 330	330 400
280 315		20 60	55 130	130 205	200 275	275 350	350 425
315 355		20 65	65 145	145 225	225 305	305 385	385 465
355 400		25 75	100 190	190 280	280 270	570 460	460 550
400 450		25 85	110 210	210 310	310 410	410 510	510 610
450 500		25 95	110 220	220 330	330 440	440 550	550 660
500 560		25 100	120 240	240 360	360 480	480 600	600 720
560 630		30 110	140 260	260 380	380 500	500 620	620 740
630 710		30 130	145 285	285 425	425 565	565 705	705 845
710 800		35 140	150 310	610 470	470 630	630 790	790 950
800 900		35 160	180 350	350 520	520 690	690 860	860 1030
900 1000		35 170	200 390	390 580	580 770	770 960	960 1150
1000 1120		50 200	220 430	430 640	640 850	850 1060	1060 1270
1120 1250		50 200	230 470	470 710	710 950	950 1190	1060 1270
1250 1400		50 200	270 530	530 790	790 1050	1050 1310	1060 1270
1400 1600		50 200	330 610	610 890	890 1170	1170 1450	1060 1270
1600 1800		50 200	380 700	700 1020	1020 1340	1340 1660	1060 1270
1800 2000		50 200	400 760	760 1120	1120 1480	1480 1840	1060 1270

Gruppi con gioco interno di cuscinetti a rulli cilindrici DHK con foro conico

Diametro foro (mm)
>	<=	C1（ehm）	C2（ehm）	CN（um）	C3（ehm）	C4（ehm）	C5（ehm）
-- 24		10 20	15 40	30 55	40 65	50 75	75 100
24 30		15 25	20 45	35 60	45 70	55 80	80 105
30 40		15 25	20 45	40 65	55 80	70 95	95 120
40 50		17 30	25 55	45 75	60 90	75 105	105 135
50 65		20 35	30 60	50 80	70 100	90 120	120 150
65 80		25 40	35 70	60 95	85 120	110 145	145 180
80 100		35 55	40 75	70 105	95 130	120 155	155 190
100 120		40 60	50 90	90 130	115 155	140 180	180 220
120 140		45 70	55 100	100 145	130 175	160 205	205 250
140 160		50 75	60 110	110 160	145 195	180 230	230 280
160 180		55 85	75 125	126 175	160 210	195 245	245 295
180 200		60 90	85 140	140 195	180 235	220 275	275 330
200 225		60 95	95 155	155 215	200 260	245 305	305 365
225 250		65 100	105 170	170 235	220 285	270 335	335 400
250 280		75 110	115 185	185 255	240 310	295 365	365 435
280 315		80 120	130 205	205 280	265 340	325 400	400 475
315 355		90 135	145 250	225 304	290 370	355 435	435 515
355 400		100 150	165 255	225 345	330 420	405 495	495 585
400 450		110 170	185 285	285 385	370 470	455 555	555 655
450 500		120 190	205 315	315 425	410 520	505 615	615 725
500 560		130 210	230 350	350 470	455 575	560 680	680 800
560 630		140 230	260 380	380 500	500 620	620 740	740 860
630 710		160 260	295 435	435 575	565 705	685 835	935 975
710 800		170 290	325 485	485 645	630 790	775 935	935 1095
800 900		190 330	370 540	540 710	700 870	860 1030	1030 1200
900 1000		210 360	410 600	600 790	780 970	960 1150	1150 1340
1000 1120		230 400	455 665	665 875	865 1075	1065 1275	12751485
1120 1250		230 400	490 730	730 970	960 1200	1200 1440	1275 1485
1250 1400		230 400	550 810	810 1070	1070 1330	1330 1590	1275 1485
1400 1600		230 400	640 920	920 1200	1200 1480	1480 1760	1275 1485
1600 1800		230 400	700 1020	1020 1340	1340 1660	1660 1980	1275 1485
1800 2000		230 400	760 1120	1120 1480	1480 1840	1840 2200	1275 1485

MoDello	Dimensioni							Carico nominale		Peso	Modelli di riferimento
designazione	d	D	B	Fw	r1,2min	r3,4min	Progetto	Carico dinamico	Carico statico	Rif.	SKF	FAG	NTN	NSK	KOYO
FC110160560	550	800	560	610	6	6	4	12100	28000	930	BC4B322719/HA4	517688
FC112136360	560	680	360	590	6	6	1	4650	16500	265			4R11202
FC1828105	90	140	1405	105	1.5	1.5	2	402	739	6
FC182870	90	140	70	105	1.5	1.5	2	242	425	3.78
FC182874	90	140	74	105	1.5	1.5	2	247	485	4.2
FC202780	100	135	80	110	1.5	1.5	2	236	520	3
FC2028104	100	140	104	111	1.5	1.5	2	400	820	5.3				100RV1401
FC202870	100	140	70	111	1.5	1.5	2	238	484	3.3
FC202880	100	140	80	111	1.5	1.5	2	298	610	3.8
FC202970	100	145	70	113	1.5	1.5	2	253	546	3.8					20FC1570
FC2030106	100	150	106	113	1.5	1.1	2	480	857	6.6
FC203074	100	150	74	115	2	2	1	560	530	4.7			4R2035
FC2234120	110	170	120	127	2	2	1	615	1100	10				110RV1701
FC223490	110	170	90	127	2	2	2	376	760	7.5					22FC1790
FC223492	110	170	92	127	2	2	2	380	762	7.7
FC233390	115	165	90	132	1.1	1.1	3	398	750	6.5					23FC1690
FC243387	120	165	87	134.5	2	2	1	365	725	6				120RV1601	24FC1787
FC243390	120	165	90	132	2	2	1	510	780	5.6		537675
FC2436105	120	180	105	136	2	2	1	530	880	9.4			4R2438	120RV1801	4CR120
FC2436120	120	180	120	136	2	2	2	678	1080	11.2
FC243692	120	180	92	137	2	2	2	425	797	8.01			4R2437
FC2443102	120	215	102	148	2.1	2.1	2	710	1200	16
FC2443174	120	215	174	147	2.1	2.1	1	1060	1600	27.2				120RV2101
FC2640104	130	200	104	149	2	2	1	570	950	12			4R2628	130RV2003	26FC20104
FC2640110	130	200	110	150	2	2	1	608	1040	12.7					26FC20110
FC2640125	130	200	125	149	2	2	1	700	1190	14.5				130RV2001	26FC20125
FC2838119	140	190	119	154	2	2	2	574	896	9.7					28FC19119W
FC2842100	140	210	100	158	2	2	2	605	985	12.2
FC2842106	140	210	106	158	2	2	2	615	1048	13
FC2842116	140	210	116	160	2	2	1	640	1130	13.9			4R2823	14RV2101	28FC21116A
FC2842125	140	210	125	158	2	2	2	715	1265	14.9
FC2842155	140	210	155	158	2	2	2	745	1330	18
FC2942155	145	210	155	166	2	2	3	735	1560	18	314625	511605	4R2906	145RV2101	29FC21155
FC2945156	145	225	156	169	2	2	3	835	1820	23	313924A	538522	4R2904	145RV2201	313924
FC2946156	145	230	156	169	2	2	2	886	1827	24.7
FC3042120	150	210	120	166	2	2	2	687	1080	12.5
FC3042150	150	210	150	165	2	2	1	870	1780	15.9					30FC21150
FC3044120	150	220	120	167	2	2	2	702	1193	15.5
FC3044150	150	220	150	168	2	2	1	900	1700	19.3			4R3031	150RGV2201	30FC22150A
FC3045120	150	225	120	169	2	2	2	702	1408	16.2
FC3045136	150	225	135	169	2	2	1	820	1460	19				150RV2204
FC3046130	150	230	130	174	2	2	1	845	1520	19.7			4R3029	150RV2301	30FC23130-1
FC3046150	150	230	150	177	2	2	2	950	1790	22.8
FC3046156	150	230	156	174	2	2	3	965	1810	24	313891A	506962	4R3040	150RV2302	313891-1
FC3046168	150	230	168	178	2	2	1	845	1950	25.8			4R3042
FC3050150	150	250	150	177	2.5	2.5	1	885	1640	29.6			4R3039
FC3244180	160	220	180	177	2.1	2.1	2	940	2560	2.2			4R3224		32FC22180
FC3245120	160	225	120	177	2.1	2.1	2	639	1340	14.9
FC3246130	160	230	130	180	2.1	2.1	3	781	1340	17	314190	502894A	4R3226		314190
FC3246130A	160	230	130	178	2.1	2.1	1	781	1320	17.7				160RV2301	32FC23130
FC3246168	160	230	168	179	2.1	2.1	3	1040	2170	23.5	315189A	510150	4R3232
FC3246168A	160	230	168	180	2.1	2.1	1	1040	21700	23.5			4R3229	160RV2302	32FC23170A
FC3246180	160	230	180	178	2.1	2.1	1	1080	2270	24.6				160RV2303	32FC23180
FC3248120	160	240	120	183	2.1	2.1	1	745	1320	18.6				160RV2401	32FC24120W
FC3248124	160	240	124	183	2.1	2.1	2	750	1360	19.6
FC3248145	160	240	145	180	2.1	2.1	1	920	1600	23				160RV2403
FC3248168	160	240	168	183	2.1	2.1	2	1042	2310	26.7
FC3248170	160	240	170	183	2.1	2.1	1	1080	2050	27.8			4R3225	160RV2402	32FC24170
FC3446120	170	230	120	187	2.1	2.1	1	750	1580	14.3			4R3426	170RV2301	34FC23120
FC3446130	170	230	130	188.5	2.1	2.1	1	780	1680	15.6	313673	508370
FC3446160	170	230	160	188.5	2.1	2.1	1	940	2320	18.9		567622
FC3446180	170	230	180	186	2.1	2.1	2	1040	2690	24.5
FC3448130	170	240	130	190	2.1	2.1	3	920	1830	18.7	BC4B635122
FC3448156	170	240	156	189	2.1	2.1	2	983	2070	22.2			4R3429		34FC24156
FC3448160	170	240	160	190	2.1	2.1	1	1000	2130	23			4R3423	170RV2402
FC3450150	170	250	150	192	2.1	2.1	2	980	2016	25
FC3450168	170	250	168	192	2.1	2.1	1	1020	2320	28				170RV2501	34FC25168
FC3450170	170	250	170	192	2.1	2.1	1	1180	2320	28.6				170RV2502	34FC25170
FC3451180	170	255	180	193	2.1	2.1	1	1300	2500	30.5			4R3425	170RV2503
FC3452120	170	260	120	195	2.1	2.1	2	860	1752	23
FC3452150	170	260	150	195	2.1	2.1	1	1030	1840	28.8				170RV2602	34FC26150
FC3452170	170	260	170	195	2.1	2.1	2	1035	2096	32.7
FC3452192	170	260	192	195	2.1	2.1	2	1090	2240	36.9
FC3452225	170	260	225	196	2.1	2.1	2	1650	3360	43.6	313587B	505470	4R3431
FC3650120	180	250	120	200	2.1	2.1	2	610	1578	18
FC3650130	180	250	130	200	2.1	2.1	2	716	1922	19.5
FC3650156	180	250	156	200	2.1	2.1	1	880	2230	23.4			4R3625	180RV2501	36FC25156A
FC3650156A	180	250	156	198	2.1	2.1	1	880	2230	23.4
FC3650168	180	250	168	202	2.1	2.1	1	885	2470	25.6			4R3639
FC3652120	180	260	120	202	2.1	2.1	2	735	1577	21
FC3652124	180	260	124	202	2.1	2.1	2	735	1577	21.7
FC3652156	180	260	156	198	2.1	2.1	2	835	2200	27.3
FC3652160	180	260	160	202	2.1	2.1	2	880	2230	28.4
FC3652168	180	260	168	202	2.1	2.1	3	990	2300	29.5	313812	507536	4R3628	180RV2601	313812W
FC3653180	180	265	180	204	2.1	2.1	1	1040	2649	33.8			4R3618	180RV2602
FC3653180A	180	265	180	203	2.1	2.1	1	1180	2395	33.7				180RV2603	36FC27180
FC3656180	180	280	180	206	2.1	2.1	1	1287	2995	41		524372
FC3656180A	180	280	180	207	2.1	2.1	2	1287	2995	41.4
FC3656200	180	280	200	205	2.1	2.1	1	1620	2990	45.7					36FC28200
FC3852168	190	260	168	212	2.1	2.1	3	1140	2600	27	313651	507735	4R3820	190RV2601	38FC26186-1
FC3852168A	190	260	168	208	2.1	2.1	2	1140	2520	24.9
FC3853124	190	265	124	213	2.1	2.1	2	819	1921	21
FC3854166	190	270	166	212	2.1	2.1	2	1034	2460	30.4
FC3854168	190	270	168	212	2.1	2.1	2	1034	2460	30.8
FC3854170	190	270	170	213	2.1	2.1	1	1240	2910	31.7			4R3818	190RV2720	38FC27170A
FC3854200	190	270	200	212	2.1	2.1	3	1510	3310	37.5	314199B	508657	4R3821	190RV2701	314199
FC3856200	190	280	200	214	2.1	2.1	3	1720	3370	42	314049A	510199	4R3823	190RV281
FC4050200	200	250	200	215	2	2	2	886	2360	23.2				200RV2521
FC4053180	200	265	180	217	2	2	1	1200	2790	26.9					40FC27180
FC4054120	200	270	120	222	2.1	2.1	2	617	1630	19.6
FC4054170	200	270	170	222	2.1	2.1	3	1170	2580	28.5	314553	522742	4R4039
FC4056152	200	280	152	222	2.1	2.1	2	1000	2320	29.5			4R4054		314553
FC4056170	200	280	170	222	2.1	2.1	3	1120	2300	33.5	314385	507344	4R4048		40FC28152BW
FC4056170A	200	280	170	223	2.1	2.1	1	1120	2300	33.2		549864		200RV2804	40FC28170
FC4056188	200	280	188	222	2.1	2.1	2	1210	2720	36					40FC28188
FC4056190	200	280	190	223	2.1	2.1	1	1350	3050	37.1			4R4024	200RV2803	40FC28190A
FC4056200	200	280	200	222	2.1	2.1	3	1410	3200	39	313893	508726	4R4037	200RV2802	313893-1
FC4056200A	200	280	200	224	2.1	2.1	1	1410	3200	39.4			4R4027	200RV2801	40FC28200
FC4058130	200	290	130	226	2.1	2.1	2	945	1916	38.5
FC4058192	200	290	192	226	2.1	2.1	3	1410	2980	42.8	313811	512580	4R4041	200RV2901	313811
FC4058202	200	290	202	226	2.1	2.1	2	1540	3110	43.4
FC4062130	200	310	130	229	2.1	2.1	2	1113	2254	36.3
FC4062200	200	310	200	229	2.1	2.1	1	1670	3625	55.8		524373
FC4064216	200	320	216	231	3	3	1	2120	3900	69.9			4R4028	200RV3231
FC4258192	210	290	192	234	2.1	2.1	2	1400	3240	38.2
FC4258192A	210	290	192	236	2.1	2.1	3	1400	3300	41	313646	507628	4R4206	210RV2901	42FC29192
FC4260170	210	300	170	234	2.1	2.1	2	1320	2900	38.8
FC4260210	210	300	210	234	2.1	2.1	2	1510	3700	47.9					42FC30210
FC4458192	220	290	192	239	2.1	2.1	1	1190	3350	33.8			4R4413
FC4460160	220	300	160	245	2.1	2.1	1	1050	2600	32.8			4R4419
FC4460190	220	300	190	240	2.1	2.1	2	1220	3320	39.3
FC4460192	220	300	192	242	2.1	2.1	2	1220	3320	39.7
FC4462190	220	310	190	246	2.1	2.1	2	1320	3450	45
FC4462192	220	310	192	246	2.1	2.1	3	1540	3450	46	313239	507333	4R4426		313837A
FC4462192A	220	310	192	247	2.1	2.1	1	1540	3450	46			4R4410	220RV3101	313837-1
FC4464160	220	320	160	245	2.1	2.1	1	1200	2600	46.5			4R4428
FC4464192	220	320	192	246	2.1	2.1	2	1600	3450	51.5
FC4468180	220	340	180	256	3	3	1	1500	2750	59					44FC34180A
FC4468192	220	340	192	246	2.1	2.1	2	1820	3600	64.2
FC4666206	230	330	206	260	2.1	2.1	3	1620	3690	58	313824	508727	4R4610	230RV3301	313824
FC4666206A	230	330	206	258	2.1	2.1	1	1640	3720	58.6			4R4614
FC4668260	230	340	260	261	2.1	2.1	1	2100	4590	81			4R4611	230RV3401	46FC34260
FC4866180	240	330	180	265	2.1	2.1	12	1460	3490	49.5	635194	504547
FC4866220	240	330	220	264	2.1	2.1	1	1540	3850	56.4			4R4819		48FC33220
FC4866220A	240	330	220	270	2.1	2.1	3	1500	3700	58	313921	508368	4R4811	240RV3301	312943/1YD
FC4868192	240	340	192	268	2.1	2.1	2	1474	3230	55.4
FC4868220	240	340	220	268	3	3	1	1670	3530	71		513703		240RV3403	48FC34220
FC4870220	240	350	220	270	3	3	2	1780	3870	71
FC4872218	240	360	218	270	3	3	1	2130	4060	76.8					48FC36218
FC4872220	240	360	220	272	3	3	1	1920	3920	78.8				240RV3601
FC4872220A	240	360	220	274	3	3	2	1860	3900	79.6
FC496230	370	480	230	400	4	4	1	2100	6250	106			4R7405
FC5065220	250	340	220	274	3	3	2	1330	3120	52.8
FC5068170	250	340	170	274	3	3	2	1390	3500	45
FC5070220	250	350	220	278	3	3	1	1730	3990	65			4R5008	250RV3501	50FC35220
FC5070220A	250	350	220	274	3	3	4	1670	3640	58
FC5072220	250	360	220	282	3	3	4	1810	4240	73
FC5272192	260	360	192	288	3	3	2	1610	3660	60					52FC36192W
FC5272200	260	360	200	287	3	3	1	1880	4110	62					52FC36192W
FC5272230	260	360	230	292	3	3	1	1980	4200	73.5	BC4B320956	533880
FC5274192	260	370	192	291	3	3	2	1670	4010	66
FC5274200	260	370	200	292	3	3	2	1770	4120	68.9
FC5274220	260	370	220	292	3	3	3	1950	4140	76.5	313823	507336	4R5208	260RV3701	313823
FC5274230	260	370	230	292	3	3	2	2020	4450	79.3
FC5276220	260	380	220	292	3	3	2	2100	4900	85
FC5276280	260	380	280	294	3	3	1	2420	5940	108			4R5213	260RV3801	52FC38280
FC5280300	260	400	300	295	5	5	1	3900	7600	145		526803
FC5374234	265	370	234	300	3	3	1	2240	5400	80	313922	517423			53FC37234
FC5476230	270	380	230	298	2.1	2.1	1	2000	5050	81.8				270RV3801	54FC38230
FC5476280	270	380	280	297	2.5	2.5	6	2260	5750	101			4R5407
FC5478220	270	390	220	306	3	3	4	1800	4800	86.7
FC5478220A	270	390	220	302	3	3	4	1800	4800	85.8					54FC39220
FC5670208	280	350	208	298	2.5	2.5	1	1290	3950	46.4			4R5614
FC5675200	280	375	200	307	3	3	2	1500	4310	63.5
FC5676170	280	380	170	306	3	3	3	1410	3590	55					56FC38170W
FC5676170A	280	380	192	308	3	3	2	1560	4580	64.8
FC5676192	280	380	192	310	3	3	2	1560	4580	64.8
FC5678220	280	390	220	312	3	3	3	2020	4400	81.54	313822	507339	4R5611	280RV3901	313822
FC5678240	280	390	240	312	3	3	1	2240	5230	89.4				280RV3902
FC5678275	280	390	275	312	3	3	1	2260	6940	105		513729A	4R5612		56FC38275
FC5684280A	280	420	280	323	4	4	1	2945	7212	137			4R5605
FC5684290/YA3	280	420	290	315	5	5	1	3900	9780	140		517797
FC5878234	290	390	234	320	4	4	1	2150	5320	82.2				290RV3901	58FC39234
FC5880180	290	400	180	320	4	4	1	2070	5120	67.5					58FC40180W
FC5882240	290	410	240	320	4	4	1	2440	5180	101			4R5806	290RV4101	58FC41240
FC5884300	290	420	300	327	4	4	1	3130	7130	141			4R5805	290RV4201	58FC42300
FC5888310	290	440	310	328	4	4	1	4130	9210	171		517796
FC6084218	300	420	218	332	4	4	3	2014	4950	94
FC6084240	300	420	240	332	4	4	3	2540	5460	111			4R6027	300RV4201	60FC422240
FC6084240A	300	420	240	334	4	4	1	2540	5460	114			4R6012
FC6084240A	300	420	240	336	4	4	1	2010	5450	105			4R6023
FC6084300	300	420	300	334	4	4	1	2900	7850	130			4R6015
FC6086240	300	430	240	338	4	4	1	2720	5950	115					60FC43240
FC6092270	300	460	270	344	4	4	1	2670	5800	162			4R6019
FC6284300	310	420	300	338	4	4	1	3130	7650	121				310RV4201	62FC42300
FC6286240	310	430	240	344.5	4	4	1	2480	5650	109			4R6202	310RV4301	62FC43240
FC6490240	320	450	240	358	4	4	1	2620	5840	121			4R6411	320RV4501	4CR320
FC6490240A	320	450	240	355	4	4	1	2600	5750	116				320RV4502	64FC45240
FC6492340	320	460	340	360	4	4	3	3350	8950	178			4R5412		64FC46340A
FC6686230	330	430	230	358	4	4	1	2220	5560	89.6				330RV4301
FC6688200	330	440	200	360	4	4	2	2050	4510	85			4R6603	330RV4401	66FC44200W
FC6890250	340	450	250	371	4	4	1	2580	6400	111				340RV4502	68FC45250BW
FC6890250A	340	450	250	368	4	4	2	2580	6410	111
FC6896280	340	480	280	374	4	4	2	3120	8120	160
FC6896300	340	490	300	377	4	4	1	3350	8300	187			4R6804
FC6896300A	340	490	300	380	4	4	1	3500	7600	187					68FC49300
FC72102370	360	510	370	400	4	4	1	4250	9600	241			4R7212	360RV5101	72FC51370
FC72102400	360	510	400	397	4	4	2	4500	11500	260			4R7203
FC7296290	360	480	290	392	4	4	1	3470	8510	145					72FC48290
FC7296290A	360	480	290	394	4	4	1	3080	7470	149				360RV4801
FC74108400	370	540	400	415	4	4	1	4990	11400	320				370RV5401	74FC54400A
FC7496250	370	480	250	385	3	3	2	2820	7320	115					72FC48250W
FC7496250	370	480	250	401	4	4	1	2690	6980	120			4R7408	370RV4801
FC76100290	380	500	290	414	4	4	1	3010	7920	153				380RV5001
FC76104280	380	520	280	417	4	4	1	3280	7600	174			4R7605	380RV5202	76FC52280
FC76104290	380	520	290	418	4	4	1	3380	7970	181		576360		380RV5201	76FC52290
FC76108400	380	540	400	424	5	5	2	4790	11400	288			4R7613	380RV5401	76FC54400CW
FC76112325B	380	560	325	428	4	4	1	4970	10600	265	BC4B322264/HB1
FC78102290	390	510	290	424	4	4	1	3230	8550	156				390RV5101
FC80104250	400	520	250	432	5	5	2	3000	7700	140				400RV5202	80FC52250W
FC80108420	400	590	420	450	5	5	1	5150	1300	399			4R8011
FC80110300	400	550	300	441	5	5	1	3940	9260	216				400RV5501
FC84112280	420	560	280	457	5	5	1	3800	9250	196			4R8403	420RV5601	84FC56280
FC84116230	420	580	230	466	4	4	1	2430	6250	181			4R8408
FC84124400	420	620	400	478	5	5	1	500	13400	410			4R8401
FC88118270	440	590	270	482	5	5	3	3620	8460	207					88FC59270W
FC92124400	460	620	400	506	5	5	1	5500	14700	352				460RV6201
FC96120236	480	600	236	510	3	3	1	2620	7850	155			4R9610

Ningbo DHK Precision Bearing Co., Ltd.

0+

Anni di esperienza lavorativa

0+

Assistenza clienti

0+

Tecnologia brevettata

CERTIFICATO

DHK ha superato la certificazione del sistema di qualità IATF16949 e la certificazione del sistema di gestione ambientale ISO14001; e DHK è un'impresa high-tech nazionale.

Ultime notizie

Come si comportano i cuscinetti assiali orientabili a rulli nelle applicazioni pesanti con carichi assiali elevati?

2024-12-02 Novità del settore

Cuscinetti assiali orientabili a rulli sono progettati specificamente per gestire carichi assiali significativi, rendendoli la soluzione preferita nelle applicazioni industriali pesanti in cu...
DI PIÙ
In che modo i cuscinetti a rulli cilindrici a quattro corone gestiscono contemporaneamente carichi radiali e assiali?

2024-11-25 Novità del settore

La caratteristica fondamentale di Cuscinetti a rulli cilindrici a quattro corone ciò che consente loro di gestire sia carichi radiali che assiali è la disposizione di quattro file di rulli c...
DI PIÙ
Quali sono i principali vantaggi derivanti dall'utilizzo dei cuscinetti a quattro corone di rulli cilindrici nelle applicazioni per carichi pesanti?

2024-11-18 Novità del settore

Cuscinetti a rulli cilindrici a quattro corone sono progettati specificatamente per gestire contemporaneamente grandi carichi radiali e assiali, rendendoli ideali per applicazioni pesanti. La...
DI PIÙ
In quali tipi di macchinari o sistemi vengono utilizzati più comunemente i cuscinetti a rulli conici a corona singola accoppiati?

2024-11-11 Novità del settore

Nel settore automobilistico, cuscinetti a rulli conici a corona singola accoppiati sono comunemente usati nei mozzi delle ruote e negli assiemi. Questi cuscinetti sono essenziali per support...
DI PIÙ
In che modo la geometria interna dei cuscinetti orientabili a rulli influisce sulla loro capacità di carico?

2024-11-04 Novità del settore

Una delle caratteristiche distintive di cuscinetti orientabili a rulli è la disposizione di due file di corpi volventi (tipicamente rulli cilindrici o a forma di botte) che corrono paralleli...
DI PIÙ
Quali sono i principali vantaggi derivanti dall’utilizzo dei cuscinetti orientabili a rulli nelle applicazioni per carichi pesanti?

2024-10-28 Novità del settore

Cuscinetti orientabili a rulli sono progettati per supportare contemporaneamente carichi radiali e assiali elevati, rendendoli ideali per applicazioni pesanti. La loro geometria interna unica...
DI PIÙ

Espansione della conoscenza del settore su questa categoria

1. Cuscinetto a rulli cilindrici a quattro corone : come sostenere l'enorme carico dell'industria pesante?

Nell'industria pesante, i carichi enormi sono la norma e i cuscinetti a quattro corone di rulli cilindrici sono progettati per questo. Questi cuscinetti hanno quattro file di rulli cilindrici all'interno, consentendo loro di condividere carichi maggiori. A differenza dei cuscinetti a rulli tradizionali, i rulli di un cuscinetto a quattro corone condividono il carico in modo più uniforme, riducendo le sollecitazioni sui singoli rulli. Inoltre, l'area di contatto più ampia tra i rulli aiuta a distribuire il carico, aumentando così la capacità di carico del cuscinetto. Questo design elimina inoltre la gabbia dei tradizionali cuscinetti a rulli, riducendo l'attrito e l'usura.

Ottimizzando la forma e il materiale dei rulli, questi cuscinetti possono mantenere un funzionamento stabile in condizioni di carico elevato. Inoltre, anche la geometria degli anelli interno ed esterno del cuscinetto e le impostazioni del gioco sono fattori chiave per garantire la condivisione del carico e la stabilità. Approfondendo questi principi di progettazione, possiamo comprendere meglio come i cuscinetti a rulli cilindrici a quattro corone raggiungono stabilità e affidabilità sotto carichi enormi nell'industria pesante.

2. Innovazione nella progettazione dei cuscinetti: come farlo cuscinetti a quattro corone di rulli cilindrici far fronte alle mutevoli sfide industriali?

Con la crescita dell’industria pesante, crescono anche i requisiti imposti ai cuscinetti. I cuscinetti a quattro corone di rulli cilindrici affrontano diverse sfide grazie al loro design innovativo. Ad esempio, ottimizzando la geometria e il materiale dei rulli, i cuscinetti possono ridurre l'attrito e l'usura alle alte velocità. Anche il design degli anelli interno ed esterno è stato attentamente ottimizzato per aumentare la rigidità e la stabilità del cuscinetto, in modo da mantenere ottime prestazioni in diverse condizioni di lavoro.

Inoltre, i cuscinetti a quattro corone di rulli cilindrici hanno apportato innovazioni anche nella tecnologia di tenuta e lubrificazione. Questi design innovativi contribuiscono a prolungare la durata dei cuscinetti e a ridurre le esigenze di manutenzione. Uno sforzo continuo nell'innovazione progettuale consente a questi cuscinetti di adattarsi ad ambienti industriali sempre più complessi e difficili, fornendo prestazioni e affidabilità di lunga durata.

3. Prospettive future: quale sarà il ruolo di cuscinetti a quattro corone di rulli cilindrici evolversi nelle tecnologie emergenti?

Con il continuo progresso della tecnologia industriale, campi emergenti come la robotica, l’automazione e l’energia verde hanno presentato nuovi requisiti per i cuscinetti. Essendo uno dei componenti chiave, i cuscinetti a quattro corone di rulli cilindrici hanno il potenziale per svolgere un ruolo maggiore in questi campi? Il suo design unico soddisfa le esigenze di questi sviluppi tecnologici?

Nel campo della robotica, i cuscinetti a quattro corone di rulli cilindrici possono supportare giunti e sistemi di trasmissione, garantendo il movimento preciso e la stabilità dei robot. Nell'ingegneria dell'automazione, questi cuscinetti possono essere utilizzati in nastri trasportatori, bracci robotici e linee di produzione, fornendo prestazioni di carico elevato e di lunga durata. Nel campo dell'energia verde, questi cuscinetti possono essere utilizzati nei sistemi di generazione di energia eolica e solare e sono apprezzati per la loro affidabilità e durata in ambienti difficili.

CONTATTACI

Contattaci e ottieni un preventivo prioritario per conoscere il nostro nuovo prodotto!

tel
+86-574-86597612
E-mail
ken@dhk-intl.com
Telefono
+86-13957821917
Fax
+86-574-86597652

Aggiungere

Edificio 31, Chuang E Huigu, No.777, West Zhongguan RoadZhenhai Economic Development Zone, Ningbo, Zhejiang, Cina

Menù Web

Ricerca prodotto

Lingua

Esci dal menu

Cuscinetti a rulli cilindrici a quattro corone

Categorie

Come possiamo aiutarti?

Cuscinetti a rulli cilindrici a quattro corone

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Fare clic per visualizzare la nostra fabbrica

CERTIFICATO

Ultime notizie

Come si comportano i cuscinetti assiali orientabili a rulli nelle applicazioni pesanti con carichi assiali elevati?

In che modo i cuscinetti a rulli cilindrici a quattro corone gestiscono contemporaneamente carichi radiali e assiali?

Quali sono i principali vantaggi derivanti dall'utilizzo dei cuscinetti a quattro corone di rulli cilindrici nelle applicazioni per carichi pesanti?

In quali tipi di macchinari o sistemi vengono utilizzati più comunemente i cuscinetti a rulli conici a corona singola accoppiati?

In che modo la geometria interna dei cuscinetti orientabili a rulli influisce sulla loro capacità di carico?

Quali sono i principali vantaggi derivanti dall’utilizzo dei cuscinetti orientabili a rulli nelle applicazioni per carichi pesanti?

Espansione della conoscenza del settore su questa categoria

CONTATTACI

tel

E-mail

Telefono

Fax

Aggiungere

Menù Web

Ricerca prodotto

Lingua

Condividere

Esci dal menu

Cuscinetti a rulli cilindrici a quattro corone

Categorie

Come possiamo aiutarti?

Cuscinetti a rulli cilindrici a quattro corone

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Fare clic per visualizzare la nostra fabbrica

CERTIFICATO

Ultime notizie

Come si comportano i cuscinetti assiali orientabili a rulli nelle applicazioni pesanti con carichi assiali elevati?

In che modo i cuscinetti a rulli cilindrici a quattro corone gestiscono contemporaneamente carichi radiali e assiali?

Quali sono i principali vantaggi derivanti dall'utilizzo dei cuscinetti a quattro corone di rulli cilindrici nelle applicazioni per carichi pesanti?

In quali tipi di macchinari o sistemi vengono utilizzati più comunemente i cuscinetti a rulli conici a corona singola accoppiati?

In che modo la geometria interna dei cuscinetti orientabili a rulli influisce sulla loro capacità di carico?

Quali sono i principali vantaggi derivanti dall’utilizzo dei cuscinetti orientabili a rulli nelle applicazioni per carichi pesanti?

Espansione della conoscenza del settore su questa categoria

CONTATTACI

tel

E-mail

Telefono

Fax

Aggiungere
